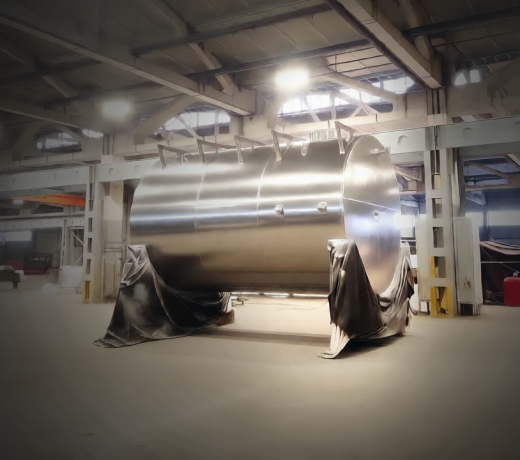

Сепаратор из нержавеющей стали до 500 м³

Производство горизонтального сепаратора, предназначенного для эффективного разделения многофазных смесей нефти, газа и воды в условиях нефтегазовой отрасли, представляет собой сложный технологический цикл, требующий высочайшей точности, соблюдения строгих нормативов и применения специализированного оборудования. Каждый этап — от раскроя листового металла до окончательной сборки и испытаний — тщательно контролируется, чтобы обеспечить надежность, герметичность и долговечность изделия в агрессивных эксплуатационных средах.

Процесс начинается с подготовки исходного материала — листов нержавеющей стали марки AISI 316L. Этот материал выбран не случайно: его химический состав, обогащенный молибденом, обеспечивает исключительную устойчивость к коррозии, в том числе к хлоридной, что критически важно при контакте с пластовыми водами, содержащими соли и сероводород. Листы проходят входной контроль на соответствие стандартам по толщине, механическим свойствам и химическому составу. После этого они направляются на станок с ЧПУ для точной резки заготовок для корпуса и днищ. Все кромки подготавливаются под сварку: снимаются фаски, зачищаются от заусенцев и загрязнений.

Основным этапом является сварка корпуса. Сборка производится на специальном поворотном стенде, который позволяет вращать цилиндрическую заготовку для удобства доступа сварщика. Сварка выполняется методом TIG (Tungsten Inert Gas) или MIG/MAG (Metal Inert/Active Gas) с использованием инертных газов (аргон или смесь аргона с гелием) для защиты зоны сварки от атмосферного воздуха. Это гарантирует получение швов без пор, трещин и окислений, обладающих высокой прочностью и чистотой поверхности. Сварочные швы проходят обязательный визуальный контроль, а затем — неразрушающий контроль (НК): ультразвуковой (УЗК) и капиллярный (Цветной). Только после подтверждения качества швов изделие переходит на следующий этап.

Следующим шагом является приварка днищ. Днища, как правило, имеют эллиптическую форму, что обеспечивает оптимальное распределение внутреннего давления и снижает концентрацию напряжений. Они также изготавливаются из нержавеющей стали AISI 316L и привариваются к корпусу теми же методами сварки, что и сам корпус. После завершения сварки днищ вся емкость подвергается термической обработке — отжигу. Эта операция снимает внутренние остаточные напряжения, возникшие в металле в процессе сварки, и восстанавливает структуру металла, обеспечивая максимальную коррозионную стойкость и пластичность всей конструкции.

После термообработки начинается монтаж патрубков и фланцевых соединений. На корпусе предварительно размечаются места установки всех необходимых патрубков: для подачи сырья, выхода газа, вывода нефти и воды, а также для установки датчиков уровня, давления и температуры. Патрубки вырезаются из труб того же материала — нержавеющей стали AISI 316L — и привариваются к корпусу с высокой точностью. Затем на каждый патрубок приваривается фланец. Фланцы изготавливаются из поковок нержавеющей стали и соответствуют стандартам ASME B16.5 или ГОСТ. Их приварка — это ответственный этап, требующий идеальной плоскости и перпендикулярности оси фланца к оси патрубка. Любое отклонение может привести к нарушению герметичности при монтаже на объекте. После приварки фланцев их поверхности тщательно шлифуются для получения идеально гладкой и плоской прокладочной поверхности.

Далее на корпус устанавливаются опорные лапы. Они изготавливаются из углеродистой стали, но крепятся к корпусу через переходные планки из нержавеющей стали, чтобы избежать гальванической коррозии. Опоры рассчитываются таким образом, чтобы выдерживать полную массу заполненного сепаратора, включая вес жидкости и возможные динамические нагрузки.

На завершающем этапе производится внутренняя и внешняя обработка поверхности. Внутренняя поверхность полируется до зеркального состояния (Ra ≤ 0.8 мкм), что снижает адгезию нефтяных остатков и облегчает очистку. Внешняя поверхность также полируется и покрывается защитным антикоррозионным покрытием. На корпус наносится маркировка: тип, номер, рабочее давление, температура, объем, материал, дата изготовления и номер сертификата.

Перед отправкой на объект сепаратор проходит комплексные испытания: гидравлическое испытание на давление, превышающее рабочее на 25-50%, и пневматическое испытание на герметичность. Также проверяется правильность работы всех установленных датчиков и клапанов. Только после успешного прохождения всех испытаний и подписания акта приемки изделие упаковывается и отправляется заказчику.

Краткая характеристика данного товара:

Горизонтальный сепаратор из нержавеющей стали AISI 316L — это высокотехнологичное оборудование, предназначенное для эффективного разделения нефтяной эмульсии на ее компоненты: газ, нефть и воду. Изготовлен из цельных листов и труб нержавеющей стали марки AISI 316L, обеспечивающих абсолютную устойчивость к коррозии в любых условиях. Корпус сварен методами TIG/MIG с применением инертных газов, что гарантирует прочность и чистоту швов. Все фланцевые соединения приварены с высокой точностью, обеспечивающей идеальную герметичность при монтаже. Конструкция включает эллиптические днища для оптимального распределения нагрузки и опорные лапы для надежной установки. Внутренняя поверхность полирована до зеркального состояния для легкой очистки. Изделие прошло все необходимые испытания на прочность и герметичность и готово к эксплуатации в самых сложных условиях нефтегазовой отрасли.
